Símbolos básicos
La simbología básica de soldadura divide las soldaduras en:
- Soldaduras de ranura.
- Soldaduras de "filete".
- Soldaduras de tapón.
- Soldaduras de ranura.
En general, los símbolos son similares a la configuración de soldadura que se va a realizar.
Estos símbolos de soldadura pueden ser iguales o diferentes en una unión con dos tipos de soldadura.
Pueden estar arriba de la flecha (soldando en el lado opuesto de la flecha) o debajo (soldando en el mismo lado de la flecha).

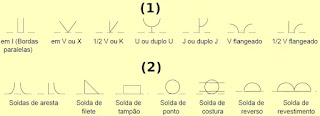

Los simbología de soldadura más utilizados se muestran en la siguiente imagen:
(1): Soldaduras de ranura.
(2): Otros tipos: Soldaduras de "filete" (soldaduras en ángulo), soldaduras de tapón, soldaduras de ranura.
Los símbolos de soldadura "filete", las soldaduras de ranura en la mitad V, K, J siempre se indican con un tramo perpendicular a la izquierda del símbolo. Lo mismo ocurre con otros simbología de soldadura menos comunes.
La siguiente imagen presenta un resumen del simbología de soldadura básico:
Soldaduras en ángulo (o soldaduras de "filete")
Las soldaduras de "filete" se utilizan en Uniones en “T” pero también se pueden usar en uniones superpuestas o de borde (vea los ejemplos a continuación con la soldadura oscurecida).
Como sugiere su símbolo, una soldadura en ángulo es una soldadura cuya sección transversal es aproximadamente triangular.

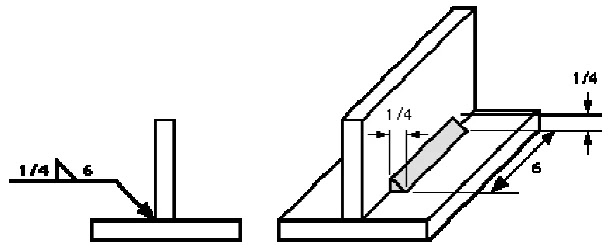

Información importante sobre el posicionamiento y el tamaño:
- El lado perpendicular del símbolo siempre está a la izquierda, independientemente de la orientación de la soldadura.
- La dimensión (tamaño) de la soldadura debe escribirse en el lado izquierdo del símbolo.
- Si ambos lados (de la misma soldadura) tienen el mismo tamaño, solo se debe informar una dimensión.
- Aunque es poco común, se pueden seguir utilizando soldaduras de "filete" desiguales. En estos casos, se deben informar las dimensiones de las dos patas y el símbolo indicará cuál de los lados es el más grande.
- La longitud de la soldadura se da en el lado derecho del símbolo. Si no se informa la longitud, la soldadura debe extenderse hasta que haya un cambio brusco en la dirección de soldadura, como ocurre al final de una placa (indicado en la siguiente imagen):
- Las dimensiones de una soldadura por puntos se indican a la derecha del símbolo, la longitud de la soldadura se indica primero, luego el espaciado. No hay que olvidar el "rastro" entre estas dos dimensiones. También tenga en cuenta que el espaciado se refiere a la distancia entre los centros de las soldaduras.
Soldaduras de ranura
Las soldaduras de ranura se utilizan comúnmente en uniones a tope o uniones de extremo a extremo (consulte los ejemplos en la imagen siguiente).
Sin embargo, también se utilizan en juntas angulares, lo que es motivo de gran confusión y malentendidos entre los profesionales.
Sí, una junta angular puede tener una soldadura de ranura.
Cuando la soldadura se deposita sobre una superficie biselada, penetrando y fundiendo el metal base, decimos que es una soldadura de ranura.
Cubriré ejemplos de soldadura de ranura en juntas angulares en otro artículo
Soldaduras de tapón y ranura
Estas soldaduras se utilizan para unir partes superpuestas donde una de tienen orificios, ya sean redondos (soldadura por tapón) o alargados (soldadura por ranura).
El metal de aporte se deposita en estos orificios donde penetra y fusiona el metal base, formando la soldadura.
Soldadura "de respaldo"
Se realiza una soldadura con el propósito de crear una soldadura de "respaldo".
El uso más común es para indicar que la soldadura debe realizarse en un lado y el ranurado en el otro. La soldadura está completa cuando el lado ranurado también está soldado.
Soldadura superpuesta
Este símbolo se utiliza para indicar que la superficie en cuestión requiere una superposición de soldadura. Este recubrimiento se puede utilizar para protección contra la corrosión ("revestido") o contra el desgaste.
