Los símbolos complementarios son aquellos que detallan, explican o brindan información más detallada sobre el tipo de trabajo a realizar. A veces pueden dar detalles sobre el cordón de soldadura.
1 - Soldar alrededor de
El primer símbolo (círculo abierto) se utiliza cuando queremos indicar soldadura alrededor de todo el contorno, ver ejemplo a continuación.
2 - Soldadura en campo
Un detalle del símbolo de bandera es que su presencia indica que la soldadura debe realizarse “en campo” o en la instalación del equipo.
La ausencia de esta bandera indica que la soldadura debe realizarse en fábrica.
3 - Derretir hasta
El símbolo es aplicable a una soldadura hecha en un solo lado e indica la penetración total.
Cuando el refuerzo de la raíz es crítico, esto debe indicarse en el lado izquierdo del símbolo, mire el ejemplo que se muestra a continuación.
4 - Inserto de consumibles
Este símbolo debe ir acompañado de detalles sobre el tipo de consumible, con una nota en el dibujo o incluso utilizando el espacio de cola.
5.1 - "Retroceso"
Cuando se requiere retroceso para lograr una penetración total, se utiliza el símbolo del rectángulo.
Si se requiere quitar el respaldo después de soldar, se debe insertar una “R” dentro de este rectángulo.
Tenga en cuenta que el símbolo de respaldo y el símbolo de soldadura del tapón son iguales. Pero el contexto dejará en claro cuál es la intención del símbolo.

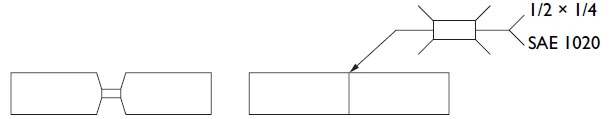

5.2 - Espaciador
El nombre y la imagen del espaciador generalmente se explican por sí mismos (ver más abajo).
En el siguiente ejemplo, se utiliza un espaciador de 12 X 6 mm fabricado en acero con bajo contenido de carbono (SAE 1020):
Contorno (6, 7 y 8)
Un símbolo al ras significa que se debe quitar el refuerzo de soldadura.
La soldadura debe estar al ras o nivelada con el metal base.
Este es un método reconocido y establecido para aumentar la resistencia a la fatiga, pero también se utiliza para facilitar el acceso a pruebas no destructivas como el examen por ultrasonido.
Se entiende que este símbolo AWS (contorno) se refiere a la condición "como soldada", es decir, sin ningún tratamiento mecánico adicional.
Nunca he visto que se use este símbolo. Y además de no verle ningún sentido, creo que esta práctica va en detrimento de la calidad.
Por ejemplo, cuando se requiere el símbolo de convexidad, se puede recomendar al soldador que rellene más para hacer que la soldadura sea más convexa.
Ejemplos del uso de otros símbolos de perfil:
Símbolos de acabado
También hay símbolos de acabado, que indican el método de acabado de la superficie de soldadura. Estos símbolos son:
- C - Astillado
- G - Esmerilado
- M - Mecanizado
- R - Laminado
- H - Martilleo
- U - Sin especificar
Los acrónimos / letras se refieren a la primera letra de los términos en inglés.
